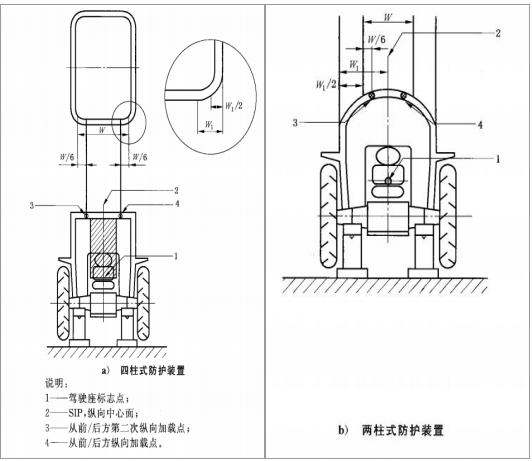

1、后方縱向加載點的標注方法
2、選擇加載夾具的規格:一般為后框架的總長三分之一再圓整加長,不能超過 50mm。
3、前橫梁變形量采集點標注:盡量標注變形大的地方。
三、設定三坐標系
使用三坐標儀,按要求建立三坐標系
四、測定 SIP 點
1、駕駛座椅的調節
按 GB/T 19498-2017 第 6 條進行調節。

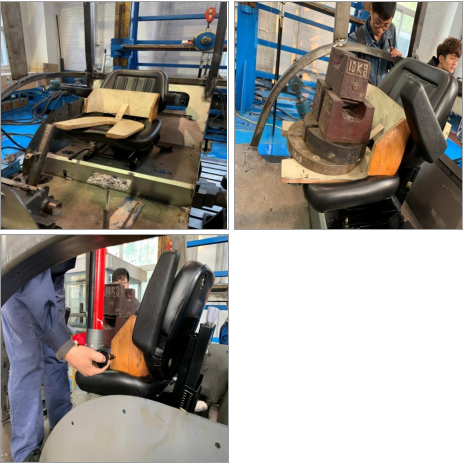

2、放置 SIP 點測定裝置
SIP 點測定裝置的制作按《GB/T 6236-2008 農林拖拉機和機械 駕駛座標志點》5.1 要求,
找到實際 SIP 點與廠家給定的設計 SIP 點對比。
五、拆除座椅,替換 SIP 點
1、拆除座椅

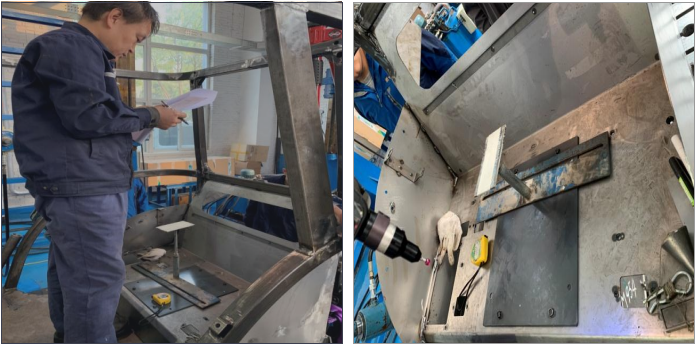

2、放置 SIP 點替代裝置,利用三坐標儀找到 SIP 點,固定 SIP 點替代裝置,SIP 點定好之后,要利用三坐標將側向加載點標注出來。
六、核測部分拖拉機數據

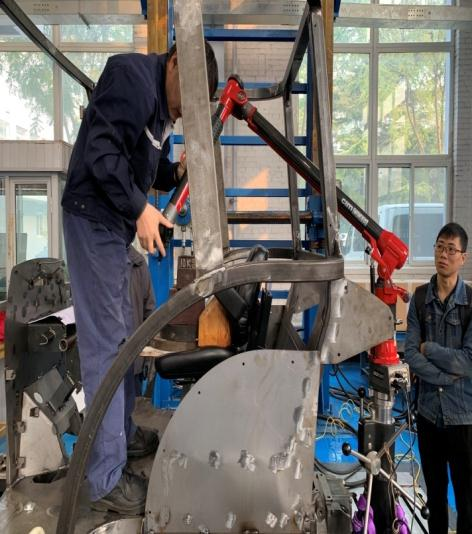

利用三坐標儀核測拖拉機框架的部分?jǐn)?shù)據,看坐標系的數據的采集情況及在記錄表上記錄相關數據。
七、開始試驗
1、后加載

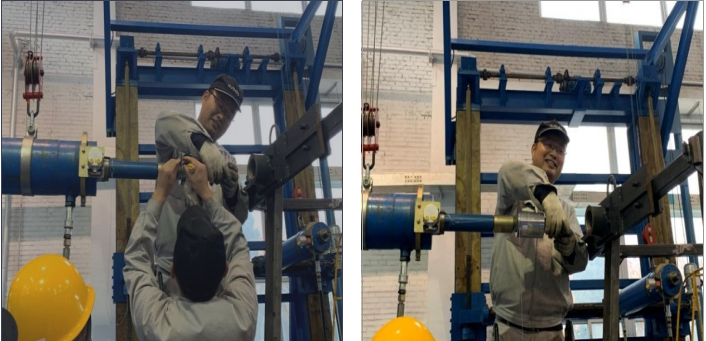

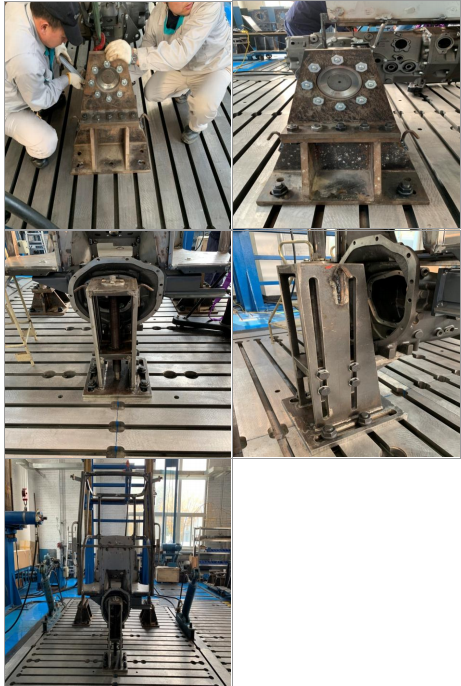

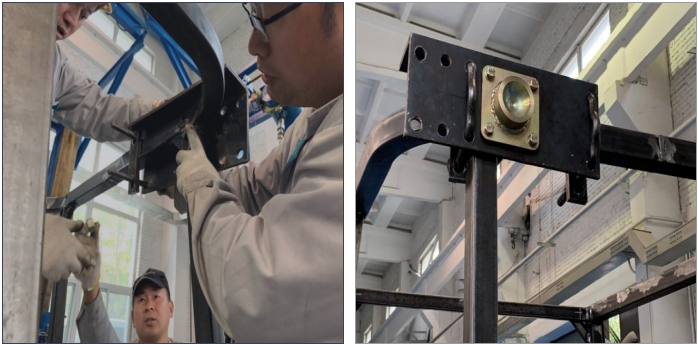

安裝后加載點夾具,注意球窩中心盡量在加載點中心,應將間隙填滿使載荷在整個加載
梁上均勻分布。

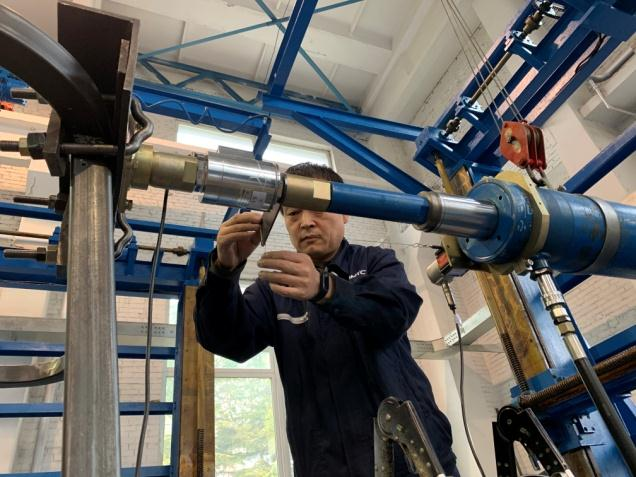

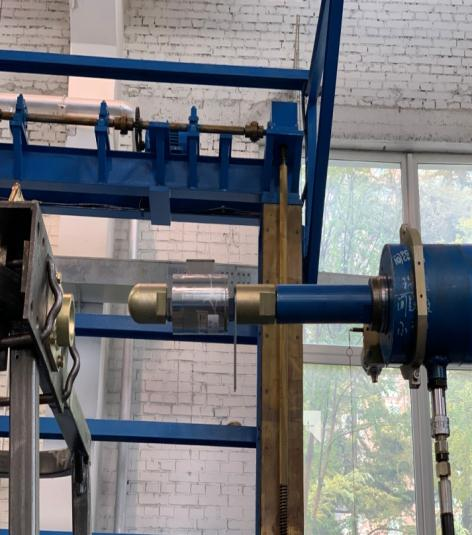

調節油缸,推桿對準加載夾具的球窩中心,油缸需保持水平。

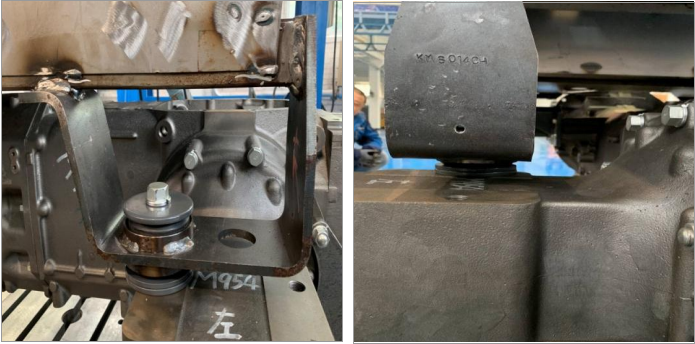

調節完后,拍照留存各主要連接點細節圖。
安裝傳感器數據采集線。

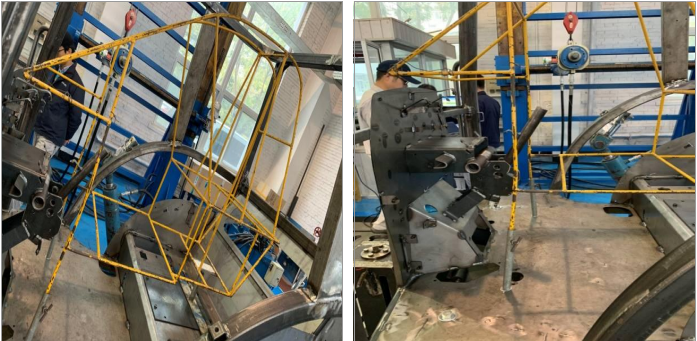

放置容身區框架,垂直基準面在 SIP 點上。

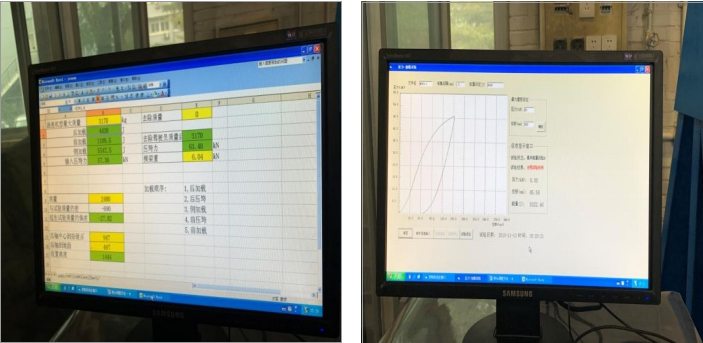

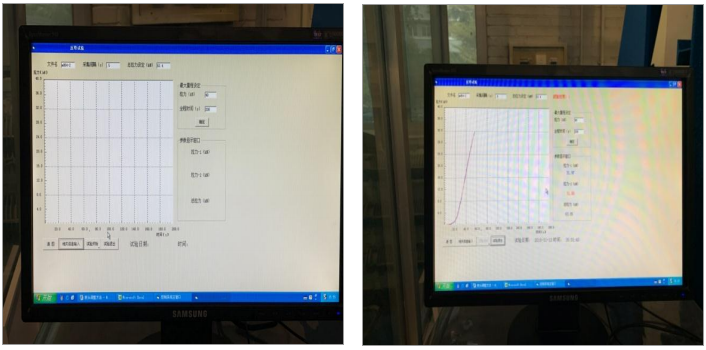

準備工作做好后開始加載試驗,需輸入能量的設定值,壓力傳感器的量程,最大量程壓力位移的設定等。(曲線包含加載和卸載)

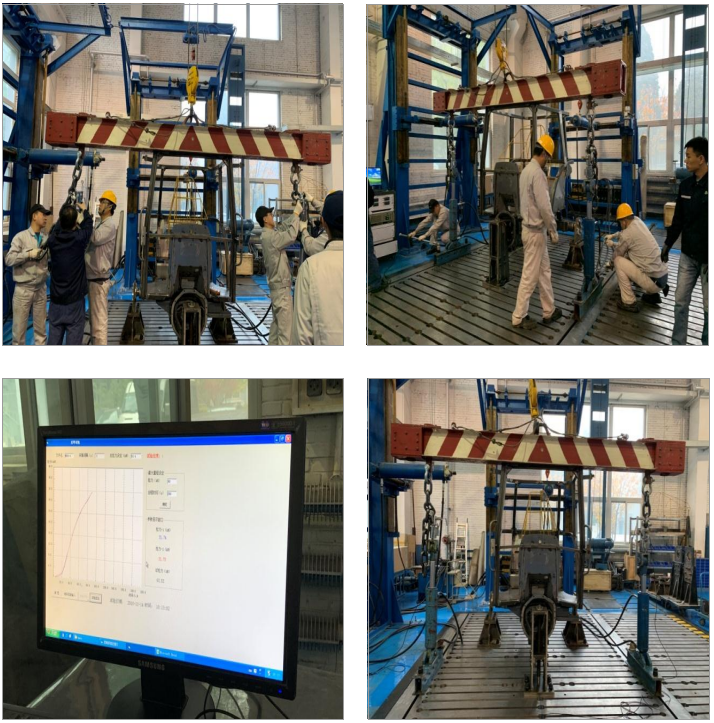

2、后壓垮

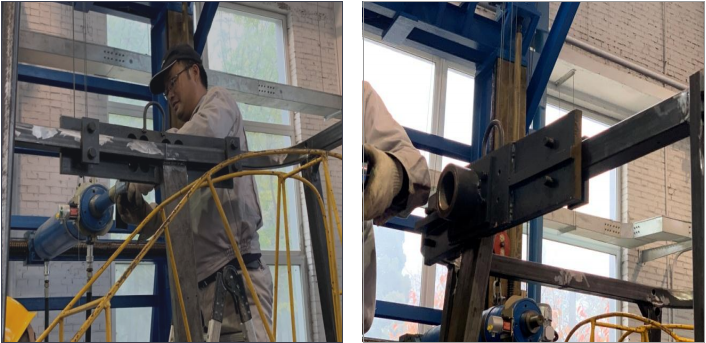

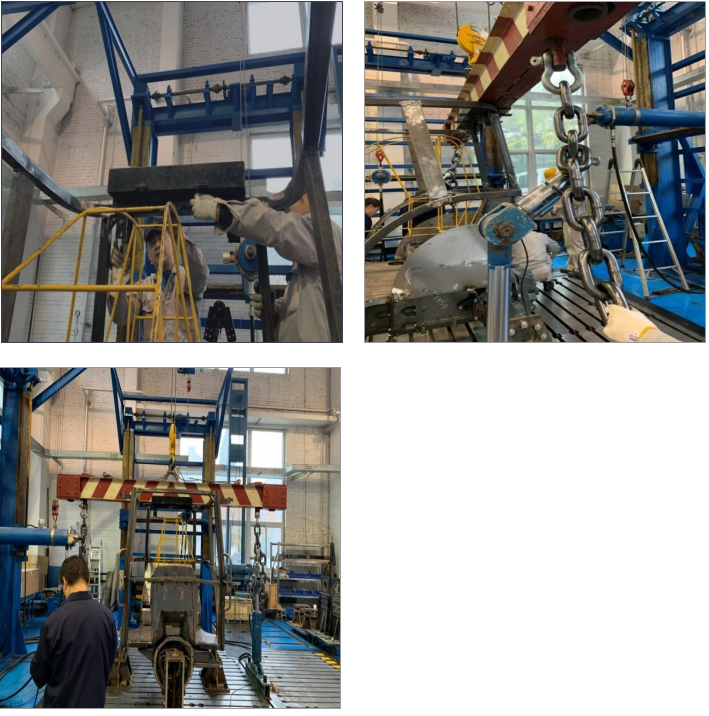

在后梁上裝后壓垮加載夾具,并用行車吊住壓垮橫梁嵌入壓垮加載夾具中,兩側與油缸對接。
調整油缸,拉緊,開始試驗。(加載試驗,需輸入總拉力設定值,拉力傳感器的量程,標定系數、最大量程拉力、時間的設定等)

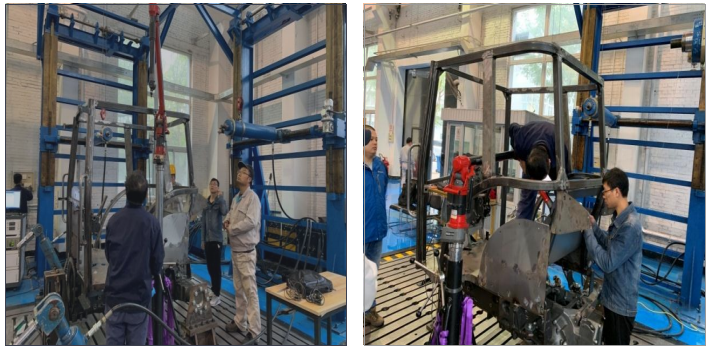

3、側加載
試驗過程與后加載試驗操作步驟基本相同。
安裝傳感器及數據線,調整油缸位置,對準加載點。
加載試驗,需輸入能量的設定值,壓力傳感器的量程,標定系數、最大量程壓力位移的設定等。(曲線包含加載和卸載)
4、前壓垮
試驗過程與后壓垮試驗步驟基本相同,加載位置位于駕駛室前部。

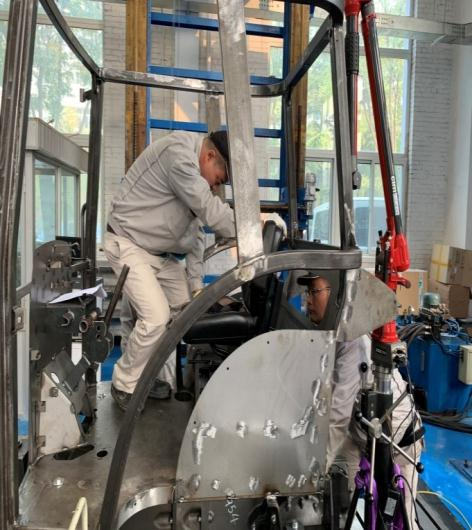

八、試驗結束,測量記錄防護裝置的永久變形量
利用三坐標儀,建立坐標系,測的原定的變量量測點的位置數據
拍照各關鍵部位變形的細節照片,與試驗前照片進行比對。
這次北京學習可以說是不虛此行。拖拉機壓垮試驗對于我來說是一個全新的領域,這個領域必將會成為我公司特色業務之一。
